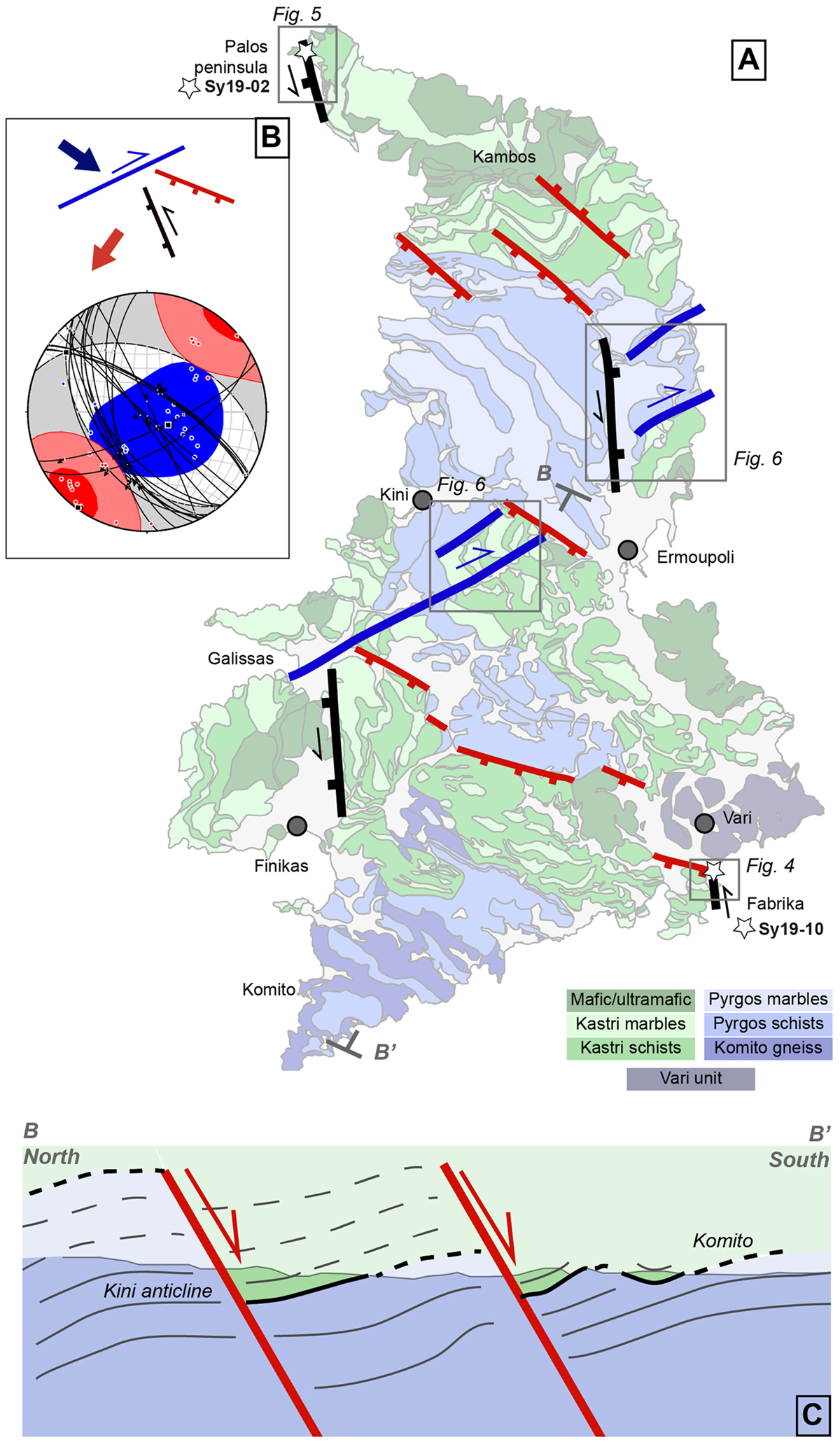

Simplified tectonics of Syros. A/ Simplified geological map (from Keiter et al., 2011 and Phillippon et al., 2011) with major fault zones observed. Red lines: pure normal faults. Black lines: oblique (normal) faults. Blue lines: dextral strike-slip faults. Boxes: locations of Figures 4, 5 and 6. Stars for locations of the two samples used for LA-ICP-MS U-Pb dating (Figs. 7). B/ Stereoplot (from the entire set of fault data in this study, presented in Figs. 4D, 5E, 6E) for the entire Syros island computed with FaultKin (Marrett and Allmendinger, 1990; Allmendinger et al., 2012), suggesting a coeval activity of normal faults and strike-slip faults as shown in the tectonic sketch. C/ Simplified cross-section B-B’ (location in A/) showing tilted blocks associated with high-angle normal faults and the Kini-anticline in the hanging-wall.

Tectonique simplifiée de Syros. A/ Carte géologique simplifiée (d’après Keiter et al., 2011 et Phillippon et al., 2011) avec les principales zones de faille observées. Lignes rouges : failles normales pures. Lignes noires : failles obliques (normales-décrochantes). Lignes bleues : failles décrochantes dextres. Encadrés : emplacements des figures 4, 5 et 6. Les étoiles indiquent les emplacements des deux échantillons utilisés pour la datation U-Pb par LA-ICP-MS (Fig. 7). B/ Projection stéréo (à partir de l’ensemble des données sur les failles de cette étude, présentées dans les figures 4D, 5E, 6E) pour l’ensemble de l’île de Syros calculé avec FaultKin (Marrett et Allmendinger, 1990 ; Allmendinger et al., 2012), suggérant une activité simultanée de failles normales et de failles décrochantes, comme le montre l’esquisse tectonique. C/ Coupe transversale simplifiée B-B’ (emplacement dans A/) montrant des blocs basculés associés à des failles normales à fort pendage et montrant l’anticlinal de Kini dans le mur des failles normales.]
