Fig. 4


Download original image

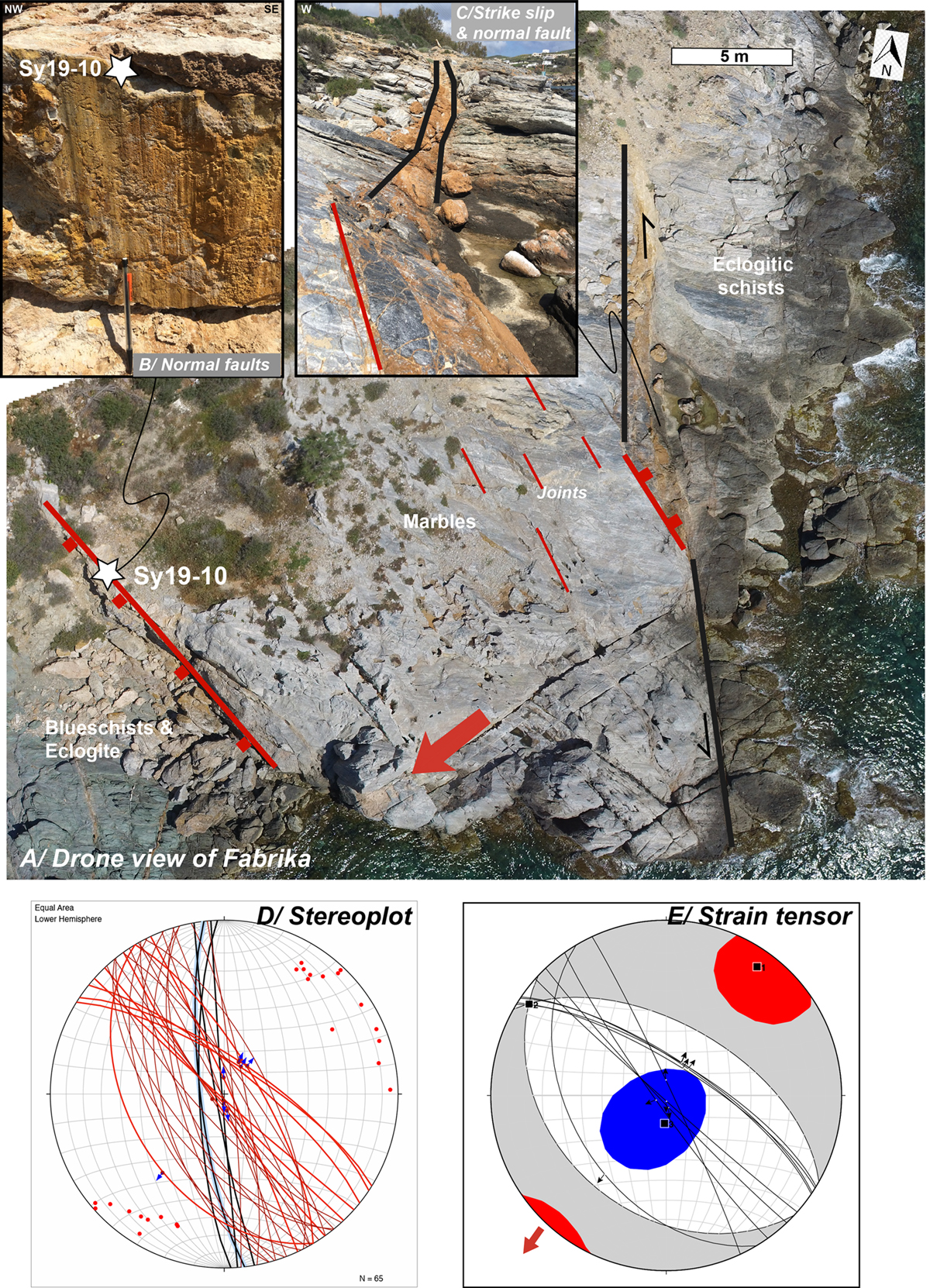

Fabrika outcrop description (location in Fig. 3A) for NW-SE trending high-angle pure normal faults. A/ Drone view of the outcrop with main normal faults and joints in red and oblique (sinistral) normal faults in black. White star: location of sample Sy19-10. B/ Photo of a typical NW-SE trending high-angle normal faults with recrystallized fault plane (sample Sy19-10) and slickenlines. C/ Close view of the interplay between oblique and pure normal faults. D/ Stereoplot of the faults data (in red pure normal faults, in black oblique sinistral normal faults, with slickenlines in blue when present) and pole to joints as red dots. E/ Strain tensor calculated from the fault data (in D/) with FaultKin (Marrett and Allmendinger, 1990; Allmendinger et al., 2012) suggesting a pure extensional setting, with horizontal NE-SW stretching and vertical shortening.

Description de l’affleurement de Fabrika (localisation dans la Fig. 3A) pour des failles normales pures à fort pendage orientées NW-SE. A/ Vue aérienne de l’affleurement avec les failles normales principales et les fentes de tension en rouge et les failles normales obliques (senestres) en noir. L’étoile blanche indique l’emplacement de l’échantillon Sy19-10. B/ Photo d’une faille normale à fort pendage typique orientée NO-SE avec plan de faille recristallisé (échantillon Sy19-10) et lignes de glissement. C/ Vue rapprochée de l’interaction entre les failles obliques et les failles normales pures. D/ Projection stéréographique des données sur les failles (en rouge les failles normales pures, en noir les failles normales obliques senestres, avec les stries en bleu lorsqu’elles sont présentes) et les pôles des fentes de tension sous forme de points rouges. E/ Tenseur de déformation calculé à partir des données de failles (en D/) avec FaultKin (Marrett et Allmendinger, 1990 ; Allmendinger et al., 2012) suggérant un contexte d’extension pure, avec un étirement horizontal NE-SW et un raccourcissement vertical.]
