Fig. 8


Download original image

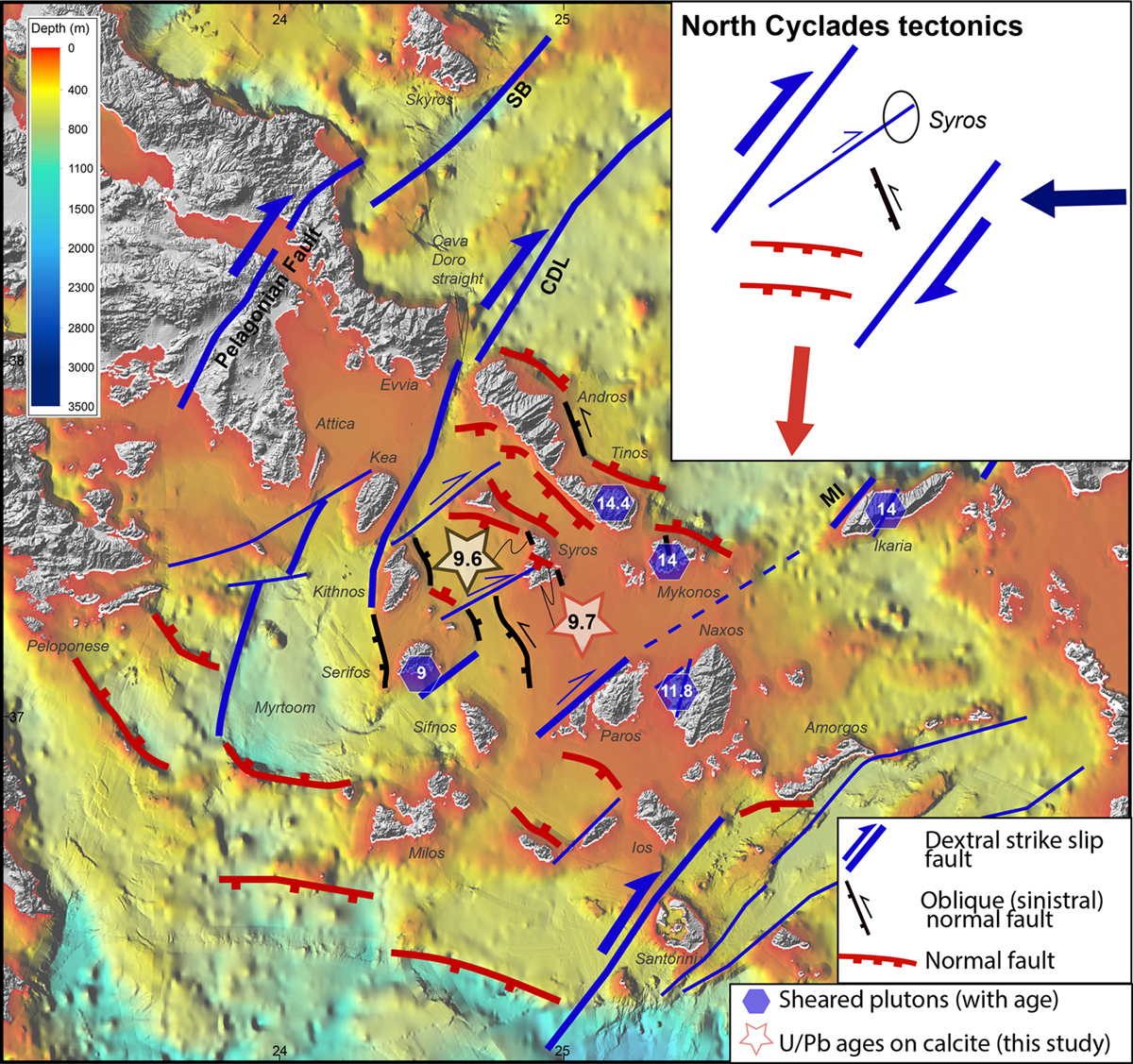

Synthetic tectonic map of the Central Cyclades and Attica showing major faults inferred from our onshore and offshore study: dextral strike-slip in blue, pure normal faults in red and oblique (sinistral) normal faults in black. Major dextral strike-slip faults: Pelagonian fault, SB, CDL and MI (see Fig. 1). Blue octogones for dated syntectonic plutons suggesting Miocene activity of the Myrthes Ikaria (Kokkalas and Aydin, 2013). Stars for the fault plane dated in this study (high-angle normal fault and oblique (sinitral) normal faults). Inset: tectonic sketch showing the coeval activity of dextral, normal and oblique faults with N-S extension and E-W shortening.

Carte tectonique synthétique des Cyclades centrales et de l’Attique montrant les failles majeures déduites de notre étude onshore et offshore : décrochement dextre en bleu, failles normales pures en rouge et failles normales obliques (senestres) en noir. Décrochements dextres majeurs : faille pélagonienne, SB, CDL et MI (voir Fig. 1). Octogones bleus pour les plutons syntectoniques datés suggérant une activité miocène du décrochement MI (Kokkalas et Aydin, 2013). Étoiles : plans de faille datées dans cette étude (failles normales pures à fort pendage et failles normales obliques (senestres)). En médaillon : croquis tectonique montrant l’activité contemporaine des failles dextres, normales et obliques avec extension N-S et raccourcissement E-W.
