Fig. 5


Download original image

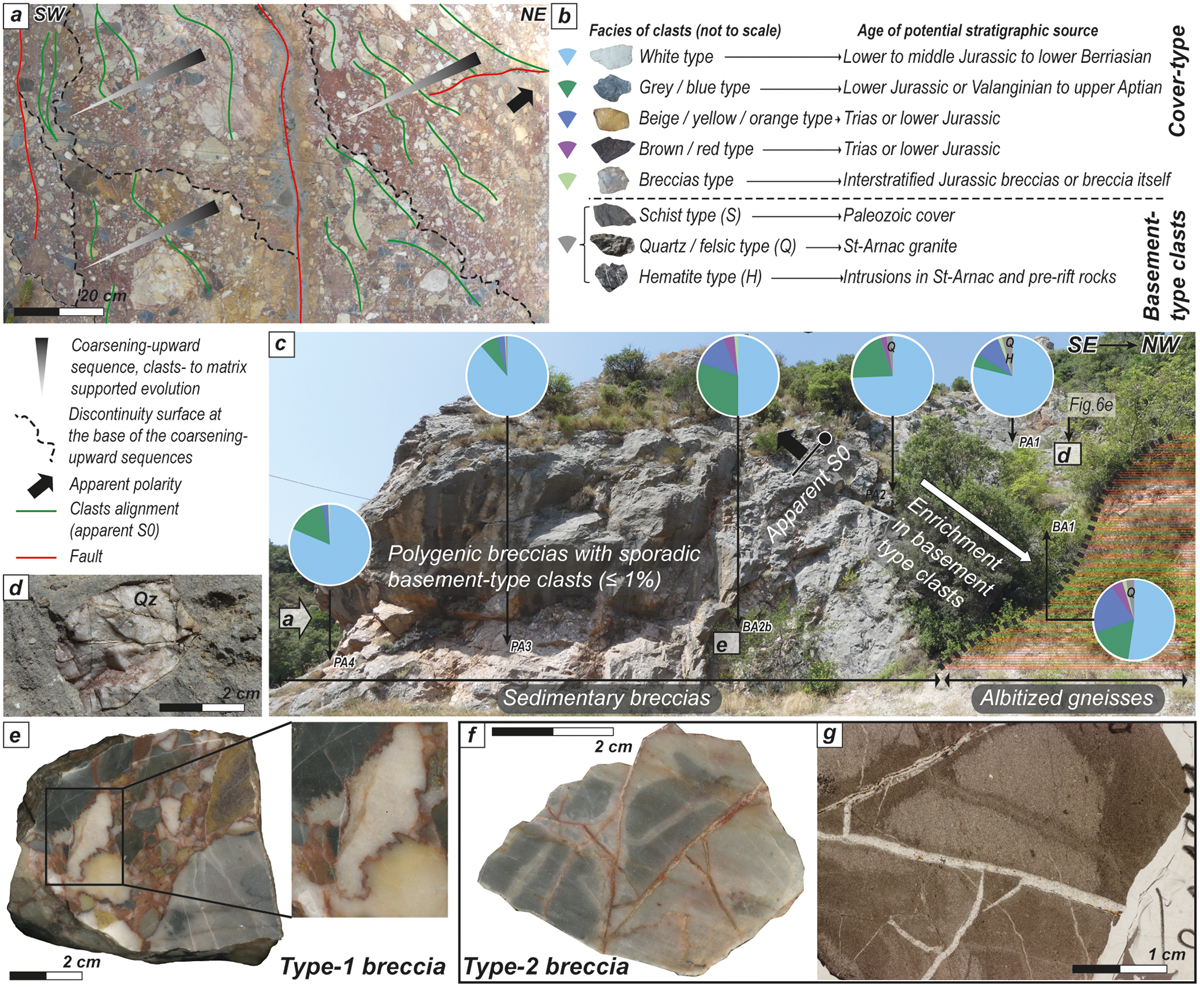

Field photographs and polished sections of the Ansignan/Serre de Vergès breccia (see Fig. 4a for location). A) Interpretation of type-1 breccia showing sedimentary figures. B) Categories and stratigraphy of source rocks for the different clasts labeled as colored symbols. C) Panorama showing type-1 breccia in contact with the basement rocks. Colored pie charts that represent the proportion of clasts of studied samples based on B). D) Pluri-centimetric clast of quartz in carbonate matrix near the contact with the basement. E) Sample of type-1 breccia highlighting the marble aspect with static recrystallization of both matrix and clasts and stylolites. F) and G) Sample and thin section of type-2 breccias characterized by angular clasts and calcite veins.

Illustrations des brèches d’Ansignan et de la Serre de Vergès (voir la localisation sur la Fig. 4a). A) Interprétation des brèches de type-1 montrant les figures sédimentaires. B) Répartition stratigraphique des strates sources des clastes. C) Panorama montrant les brèches de type-1 en contact avec le socle. Les diagrammes circulaires montrent les proportions de clastes dans les échantillons étudiés. D) Claste de quartz pluricentimétrique au sein de la matrice carbonatée au contact avec le socle. E) Echantillon de brèche de type-1 montrant un aspect marmorisé avec une recristallisation statique de la matrice et des clastes et des joints stylolitiques. F) et G) Échantillons et Lame Mince de brèches de type-2 caractérisés par des clastes angulaires et des veines calcitiques.
